“Introdução ao Lnb”

1.-A origem do lnb, LNB (siglas Inglesa para LOW NOISE BLOCK DOW CONVERTER TRAD: “Conversor de baixo ruido” equipamento responsavel pela converssão dos sínais nas antenas parabolicas banda ku ou banda c é encontrado nas antenas parabólicas.

2.-O lnb é responsável por captar o sínal reduzir sua frequência para um comprimento de onda menor para que seja retransmitido no cabo coaxial e seja captado pelo receptor,(decodificador.)

(LNB TRADUÇÃO LITERÁRIA)

Low-noise Block Converter “Feed
Horn”)Bloco de conversão de baixo ruido.

3.-O lnb é capaz de encontra e selecionar um satélite artificial no espaço pela sua capacidade de captar ondas eletromagneticas emitidas pelos satélites a térra.

LNB INDICA QUANDO O SINAL DO SATÉLITE FOI
ENCONTRADO.

Por Richard Lima – sexta-feira, 14 fevereiro, 2014 9:35 pm

Avalie este artigo:

4.-Já imaginou se houvesse um LNBF
que indicasse para você quando ele
conseguiu captar o sinal do satélite, e
melhor ainda, quando o sinal do
satélite tivesse atingido mais que 70%
de qualidade, sem que você precisasse
instalar equipamentos extras?
Pois é, ele existe, serve para Banda
KU Universal e custa cerca de USD
28… Nos EUA, mas você pode
importar este LNB e conseguir fazer o
seu apontamento com mais
tranquilidade.

E usar este LNB inteligente é muito
simples, simples mesmo.
Basta instalar este LNBF na ponta da sua antena, ligar o cabo nele e no receptor,
deixar o receptor ligado para que forneça energia para o LNBF e ter os dados do
apontamento calculados, usando o aplicativo Dishpointer presente neste link aqui
do nosso site: calcular dados de apontamento de sua antena parabólica.

De posse dos dados do equipamento conserte o azimute da antena banda ku,
você verá que no lado do LNBF existe um led que deve estar piscando uma luz
vermelha. Agora que a antena está com o azimute correto comece a consertar a
elevação dela, quando a antena começar a encontrar o sinal o led passará para a
cor amarela, basta então ter um pouco mais de cuidado e consertar a elevação
com mais calma até que a luz se torne verde.
Prontinho, apontamento perfeito, basta ir no receptor e curtir o apontamento mais
fácil que se poderá fazer na vida.

Veja o vídeo abaixo, em inglês, para entender melhor como funciona este LNBF
com localizador de satélite, chamado Easy Finder LNB.
E se você quer comprar, Ebay nele!

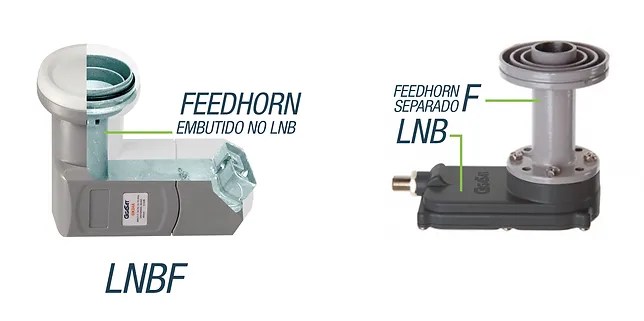

Qual as principais diferença entre LNB e LNBF?

Existe também um modelo chamado LNB-Polar-Rotor (Ou Servo-Motor) circuito conversor/amplificador, necessitando de um Iluminador (alimentador) separado para sua operação,rabalhavam em uma faixa de freqüência de 950 a 1450 MHz que é apenas para uma TV. Esse modelo de LNB está em desuso.

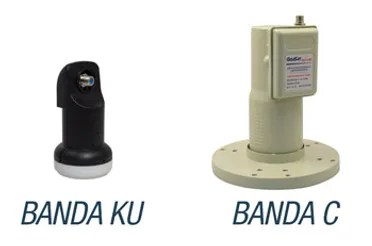

Banda C ou KU?

Os LNBFs banda C mais utilizados são: Monoponto e Multiponto. Eles tem várias temperaturas de ruído e valores de ganho. Sempre procure pelo que tem a menor temperatura de ruído e o maior ganho. Normalmente, encontra-se com facilidade LNBf‘s com temperatura de ruído de 17º, 15º, 13º e 12º e ganho entre 65 e 67dB.São utilizados para captar o sinal de satélites de TV aberta

Os LNBFs banda KU mais utilizado é o Monoponto Universal, O LNBF Universal capta uma ampla gama de frequência de entrada. Sintoniza toda faixa de frequências da Banda Ku (10,7 a 12,75 GHz).

Existem LNBF’s banda KU que sintonizam somente a primeira faixa da Banda Ku (10,7 a 11,7 GHz), apelidada de “banda baixa”.Também existem os que sintonizam somente a segunda faixa da Banda Ku (11,7 a 12,75 GHz), apelidada de “banda alta”.Tem várias temperaturas de ruído (0,7 dB por exemplo) e valores de ganho (62 dB por exemplo), verifique estes dados na hora da compra e escolha sempre o que tiver a menor temperatura de ruído e o maior ganho. São utilizados para captar o sinal de satélites de TV aberta e fechada.

LNBF Monoponto banda C

Troca de polarização utilizando voltagem diferente, normalmente 14 Volts para Vertical e 18 Volts para Horizontal e o oscilador local é de 5150 Mhz.
Não podemos ligar dois receptores na mesma antena utilizando um divisor, pois entrariam em curto circuito quando um deles estiver sintonizando canal da polaridade Vertical e o outro da Horizontal.

LNBF Multiponto Banda C

Troca de polarização utilizando frequências diferentes e uma única voltagem, normalmente 14 Volts, e o oscilador local são de 5150 MHz para uma polaridade e 5750 MHz para outra.
Também possui  apenas uma saída, e podemos ligar vários receptores no mesmo LNBF utilizando um divisor, pois ambos utilizam a mesma voltagem para ambas polaridades (Vertical e o outro da Horizontal), quando utiliza-se os dois receptores ao mesmo tempo é recomendado desativar a alimentação de um deles.

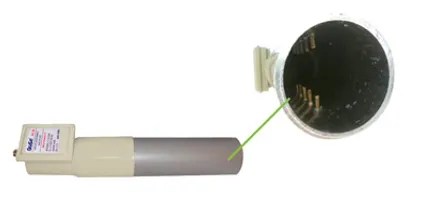

LNBF “Turbinado”

Trata-se de um termo para o LNBF comum, só que com um tubo despolarizador acoplado, é apenas um sistema de melhoria na recepção circular, usadas em Satélites da Banda C com polarização Circular L / R, como nos satélites Nss 806, SES 04, Nss 07 entre outros. Nesse sistema não há necessidade de usar plaqueta de teflon.

LNBF BANDA C com Diplexer.

Este tipo de  serve para combinar o sinal da parabólica banda com o sinal C da antena terrestre VHF, UHF (55 MHz à 890 MHz).

LNBF Híbrido Twin, Banda C e KU

É um LNBF de Banda C e Banda KU ao mesmo tempo, destinado a quem quer usar na mesma antena um receptor de banda C e outro de banda KU ao mesmo tempo.

LNBF Monoponto banda KU

Troca de polarização utilizando voltagem diferente, normalmente 14 Volts para Vertical e 18 Volts para Horizontal. O Oscilador Local para a Banda Ku “baixa”, de 10,7 a 11,7 GHz, é de 9750 Mhz e para Banda Ku “alta”, 11,7 a 12,75 GHz, é de 10600 MHz.

Não podemos ligar dois receptores no mesmo LNB utilizando um divisor, pois entrariam em curto circuito quando um deles estiver sintonizando canal da polaridade Vertical e o outro da Horizontal.

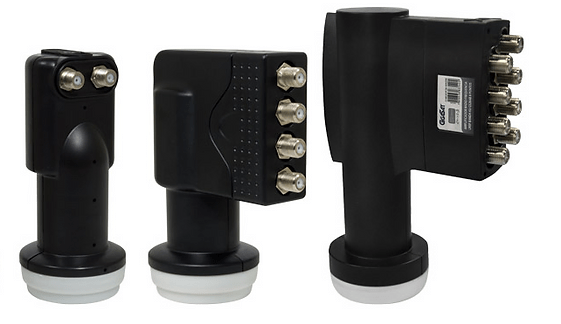

LNBF Twin banda KU pontos independentes.

Existem LNBFs de dois até oito pontos. Podemos ligar em dois ou mais receptores no mesmo LNBF, mais cada receptor sua saída sem o uso de divisor, para receber programação independente.

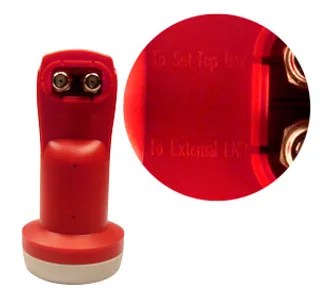

LNBF BANDA KU com DiSEqC

Trata-se de um LNBF com chave diseqc embutida ele vem com duas saídas, uma saída para o receptor e outra para outro LNBF. Desenvolvido para facilitar a instalação de quem usa dois satélites distintos e eliminando o uso de chave diseqc do lado do LNBF.

LNB NANO banda KU

Trata-se de um LNBF mais sensível, apelidado de “LNBF Anti-chuva” é um LNBF desenvolvido com maior capacidade de sinal, que procura evitar praticamente a queda do sinal em dias de chuva. “Praticamente” isto porque, existem chuvas com muita intensidade que nenhum LNBF consegue manter o sinal, o que realmente corta o sinal entre o satélite e a antena são as nuvens carregadas.

LNBF Multiponto SDU Banda KU

Enquanto o LNBF banda KU universal possui várias saídas para multiponto, este tem apenas uma saída e com um divisor de sinal de antena parabólica ele vira multiponto, ou seja, a mesma saída é capaz de alimentar vários receptores da mesma maneira que um LNBF Banda C multiponto.

LNBF Twin Carona banda KU

São dois LNBFs  carona de fabrica, grudados igual gêmeos siameses, existem vários modelos, de dois a três feedhorns, desenvolvidos para captar sinal de dois ou mais satélites distintos(dependendo do modelo) usando somente uma  antena, normalmente antena do tipo elliptical.

Podemos ligar em dois ou mais receptores comuns, no mesmo LNBF mais cada receptor em sua saída, sem o uso de divisor (se o LNBF Twin carona não for do tipo SDU) ou dois satélites em um só receptor do tipo SKS (receptor com entrada para 2 satélites).

iLNB – LNBF IP

A grande diferença deste LNB é que o sinal se torna digital já dentro do LNB e com isto ele oferece ao mesmo até oito canais em simultâneo, podendo tanto ser de canais abertos quanto codificados e podendo estes canais estarem em qualquer dos transponders dos satélites que estejam numa mesma posição orbital.

Da mesma maneira a frequência captada poderá ser transferida para um ou vários dispositivos, sejam eles smart TVs, tablets, smartphones ou outros que possam ser conectados através de uma rede doméstica.

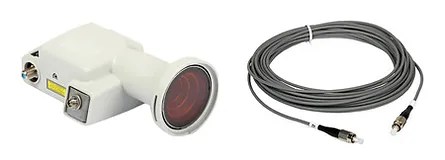

Opto-LNBF FC/PC (fibra óptica)

Opto-LNBF vem com saída óptica FC / PC é um dispositivo moderno que recebe sinais de satélite em na faixa de 7,10 -11,7 GHz e 11,7- 12,75 GHz convertendo-os em 0,95 – 5,45 GHz, que modula o sinal de saída óptica (transmissão 2, 1310nm). O sinal óptico, é transmitido através de um único modo de fibra óptica, é recebida por SAT-SE receptor óptico/ conversor.
